一．結構特點：
   傳統的濾布清洗方法是將設備上所有的濾布拆除后統一清洗，此方法費時，勞動強度又大，而且濾布因清洗壓力低，平整度差，清洗效果也不理想。
      “鑫濾”牌自動高壓沖洗裝置能對濾布進行自動清洗和撫平，從而增強濾布的過濾速度，延長濾布的使用壽命，節省勞動力。
      “鑫濾”牌自動高壓沖洗裝置由道軌、沖洗架、沖洗架驅動行走裝置、進水管、托鏈、沖洗管、噴嘴、沖洗管升降裝置、變頻減速電機等組成，在PLC控制下與拉板器配合完成濾布的自動清洗任務，并設有安全保護系統。該機構帶有高壓噴嘴和毛刷，洗刷同時進行，常規工作壓力為5MPa（可根據工況要求特殊定制）。該機構不工作時，即停在壓緊板后部，工作時，待濾餅全部卸除，沖洗裝置在變頻減速電機驅動下移至拉板空間單塊濾板正上方后停止，在PLC的控制下，由變頻減速電機驅動該裝置的沖洗管下移、上移，完成對單塊濾板、濾布的正反面洗刷動作。

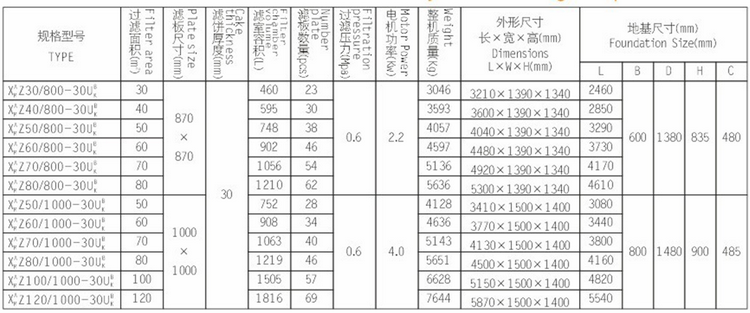

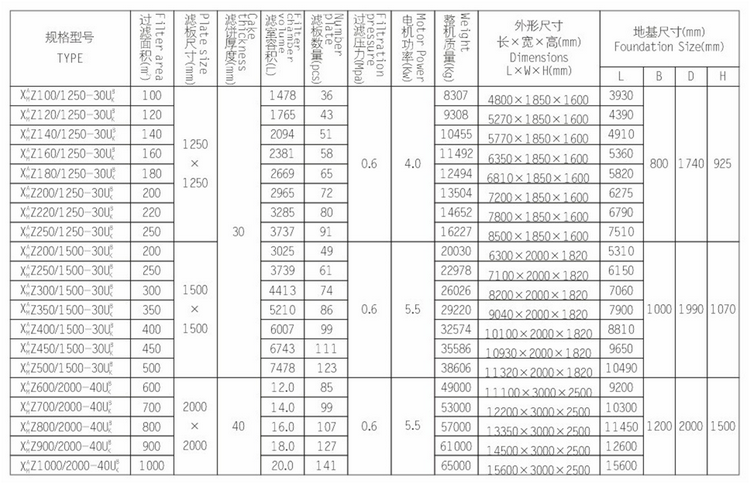

二．參數表

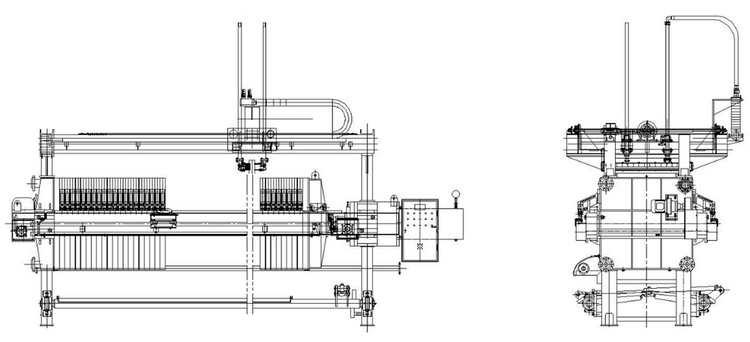

三．設備外形結構參考圖

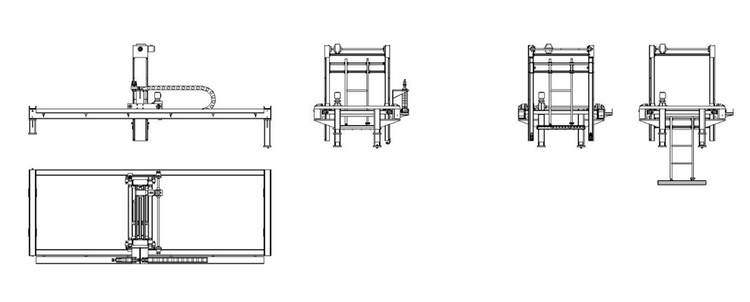

四．自動高壓沖洗裝置外形圖
